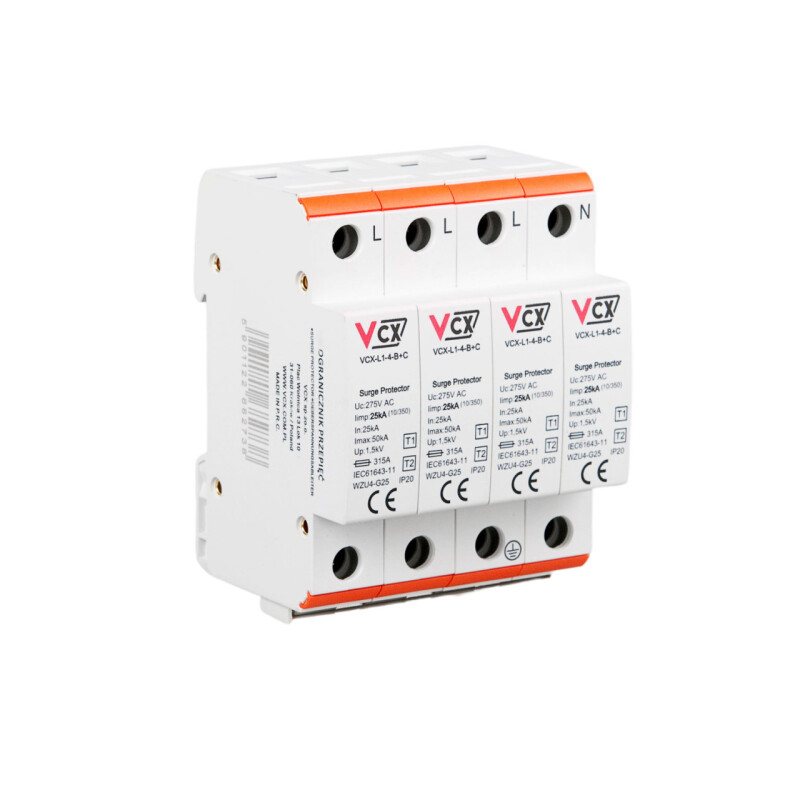

Špičkové modulárne zariadenie na ochranu proti prepätiu VCX-L1-4-B + C 25 kA trieda T1 T2 určené na ochranu NN napájacích zariadení pred indukovanými a spínacími prepätiami.

Použitie patentovanej iskrovej medzery v konštrukcii prepäťovej ochrany triedy T1T2 (B + C) dokonale chráni zariadenia pripojené k elektrickej sieti pred účinkami ničivého bleskového prúdu. Poskytuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred bleskovým prúdom a inými typmi prepätí.

Môže byť inštalovaný v sieťach TN-S, TN-C, IT a TT. Mal by byť inštalovaný ako prvá aj druhá úroveň ochrany v podlahových rozvádzačoch, rozvodných doskách. Prepäťové ochrany by mali byť inštalované v miestach vstupu elektrických inštalácií do budovy.

• Poskytuje kompletnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných.
• Poskytuje kompletnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred účinkami časti bleskového prúdu a inými typmi prepätí.
• Znižuje prepätia a znižuje prepätia pochádzajúce z oboch typov prepätí - priamych aj nepriamych. Zároveň poskytuje dvojúrovňovú ochranu.
• Nevyžaduje použitie takzvaných izolačných tlmiviek.
• Poskytuje účinnú ochranu počítačov, domácich spotrebičov atď.
• Vybavený vizuálnym indikátorom prevádzky (zelená - ochrana, červená - nechránená).

TECHNICKÉ PARAMETRE


• Trieda ochrany: T1 T2 • Ochranný prvok: iskrová medzera • Pripojenie max: 35 mm2 • Maximálne prevádzkové trvalé napätie Uc: 275V AC • Menovitý impulzný zvodový prúd In (8/20 μs): 25 kA • Maximálny nárazový zvodový prúd Imax (8/20 μs) [L1+L2+L3+N-PE]: 50 kA • Bleskový prúd Iimp (10/350 μs) [L, N-PE]: 25 kA





• Celkový impulzný prúd (10/350 μs) [L1+L2+L3+N-PE] (Itotal):
50 kA
• Úroveň ochrany napätia: <1,5 kV
• Skladovacia teplota: -30°C až +70°C • Prevádzková teplota okolia: -30°C až +50°C

• Krytie: IP20

Inštalácia ochrany

Prepäťová ochrana by mala byť inštalovaná v miestach vstupu elektrických inštalácií do budovy. Poskytuje úplnú ochranu elektrickej inštalácie a elektrických zariadení z nej napájaných pred bleskovým prúdom a inými typmi prepätí.

Znižuje prepätia a odvádza nárazové prúdy z oboch typov prepätí - priamych aj nepriamych - na zem. Zároveň poskytuje dvojúrovňovú ochranu.

Použitie modulárnych prepäťových ochranných zariadení VCX-B + C triedy T1T2 nevyžaduje použitie izolačných tlmiviek. Poskytujú účinnú ochranu počítačov, domácich spotrebičov atď. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

Ako prekonať indukované a spínacie prepätia?

Účinky indukovaných a spínacích prepätí na domácu alebo firemnú elektrickú sieť sú zvyčajne poľutovaniahodné. Prepätia, t.j. náhle zvýšenie napätia nad menovitú hodnotu (bezpečné pre elektrické zariadenia, ako sú počítače alebo televízory), sú veľmi nebezpečné a predznamenávajú značné náklady na opravy a výmenu.

Modulárne zariadenie na ochranu proti prepätiu triedy T1T2 (B + C), 12,5 kA je jednou z najlepších možností na ochranu napájacieho zariadenia pred účinkami indukovaných a spínacích prepätí. Vďaka svojim parametrom môže byť použitý ako prvá a druhá úroveň ochrany v rozvádzačoch a podlahových rozvodných doskách. Miesto inštalácie zariadenia by malo byť miestom vstupu elektrickej siete do budovy.

Prepäťová ochrana triedy T1T2 (B + C), 12,5 kA znižuje prepätia a odvádza nárazové prúdy prichádzajúce z oboch typov prepätí - priamych aj nepriamych - na zem.

Použitie patentovanej iskrovej medzery v konštrukcii zvodiča prepätia triedy T1T2 (B + C), 12,5 kA, dokonale chráni zariadenia pripojené k elektrickej sieti pred účinkami ničivého bleskového prúdu.

Toto zariadenie má vysoký odpor nárazového prúdu Iimp(10/350) 12,5 kA, ktorý má integrovanú tepelnú ochranu a nevyžaduje ďalšiu ochranu.

Prepäťové ochrany - základné informácie

Pri analýze prepäťových ochrán je najprv potrebné vysvetliť, čo je striedavý prúd. Preložené z anglickej skratky AC (Alternating Current), tento termín znamená striedavý prúd. Názov striedajúci sa odkazuje, ako už názov napovedá, na jeho striedavé pôsobenie kladných a záporných hodnôt.

Zvodič prepätia alebo prepäťová ochrana, bleskoistka je zariadenie používané v elektrických inštaláciách. Jeho účelom je poskytnúť prepäťovú ochranu pre inštaláciu a zariadenia, ktoré sú k nej pripojené.

Ako dochádza k prepätiu v elektrickej inštalácii?

Môže vzniknúť z viacerých zdrojov, ako je výboj blesku priamo do budovy alebo jej elektrického vedenia, výboj do systému ochrany pred bleskom a/alebo vonkajšieho inštalačného prvku, klimatizácia, ovládanie brány, vonkajšie osvetlenie, ale aj výboj blesku do susedných objektov - do vzdialenosti 2 km. Ďalším zdrojom prepätia môže byť tzv. komutačné prepätie, t.j. spínacie operácie počas prevádzky niektorých priemyselných strojov.

Zvodiče prepätia striedavého prúdu (AC)

Prepäťové ochrany majú dôležitú funkciu v elektrických zariadeniach. Toto zariadenie, tiež známe ako prepäťová ochrana alebo varistor (zvodič prepätia), je určené na ochranu elektrických zariadení pred prechodnými prepätiami spôsobenými úderom blesku do trolejového vedenia. Prepätia sa vyskytujú aj pri zapínaní alebo vypínaní nezaťažených nadzemných vedení. Tieto udalosti môžu mať za následok poškodenie alebo dokonca zničenie rôznych sieťových komponentov a izolácie. Zvodič prepätia funguje tak, že obmedzuje trvanie a hodnotu následného prúdu.

Zvodiče typu 1 (predtým označované ako zvodiče triedy B) chránia elektrickú inštaláciu a všetky zaťaženia pred prepätím spôsobeným priamym úderom blesku do elektrického vedenia alebo systému ochrany pred bleskom v budove zvodiča.

Zvodiče typu "1+2" (predtým označované ako zvodiče triedy B + C) sú hybridné zariadenia. Ich účelom je chrániť pred prepätím. Chráni tiež pred atmosférickým prepätím spôsobeným úderom blesku na objekty umiestnené v blízkosti nadzemného vedenia, ale aj ďaleko od zvodičov. Aj v prípade priameho úderu blesku do nadzemného vedenia poskytujú zvodiče typu "1+2" ochranu.

Výber zvodiča prepätia (prepäťová ochrana)

Pri výbere vhodného zvodiča prepätia pre striedavý prúd sa musí brať do úvahy maximálne trvalé prevádzkové napätie v závislosti od napätia medzi fázovým a nulovým vodičom. Pri výbere by sa mala venovať pozornosť tvaru vlny prvého nárazového prúdu zodpovedajúcemu tvaru vlny 10/350 μs podľa ustanovení normy.


OZNÁMENIE:

Zariadenie môže inštalovať len oprávnená osoba, ktorá má certifikát z vyhlášky č. 50/1978 Zb. Môže dôjsť k nesprávnemu pripojeniu a neznalosti zariadenia. Zverte túto prácu profesionálovi.
