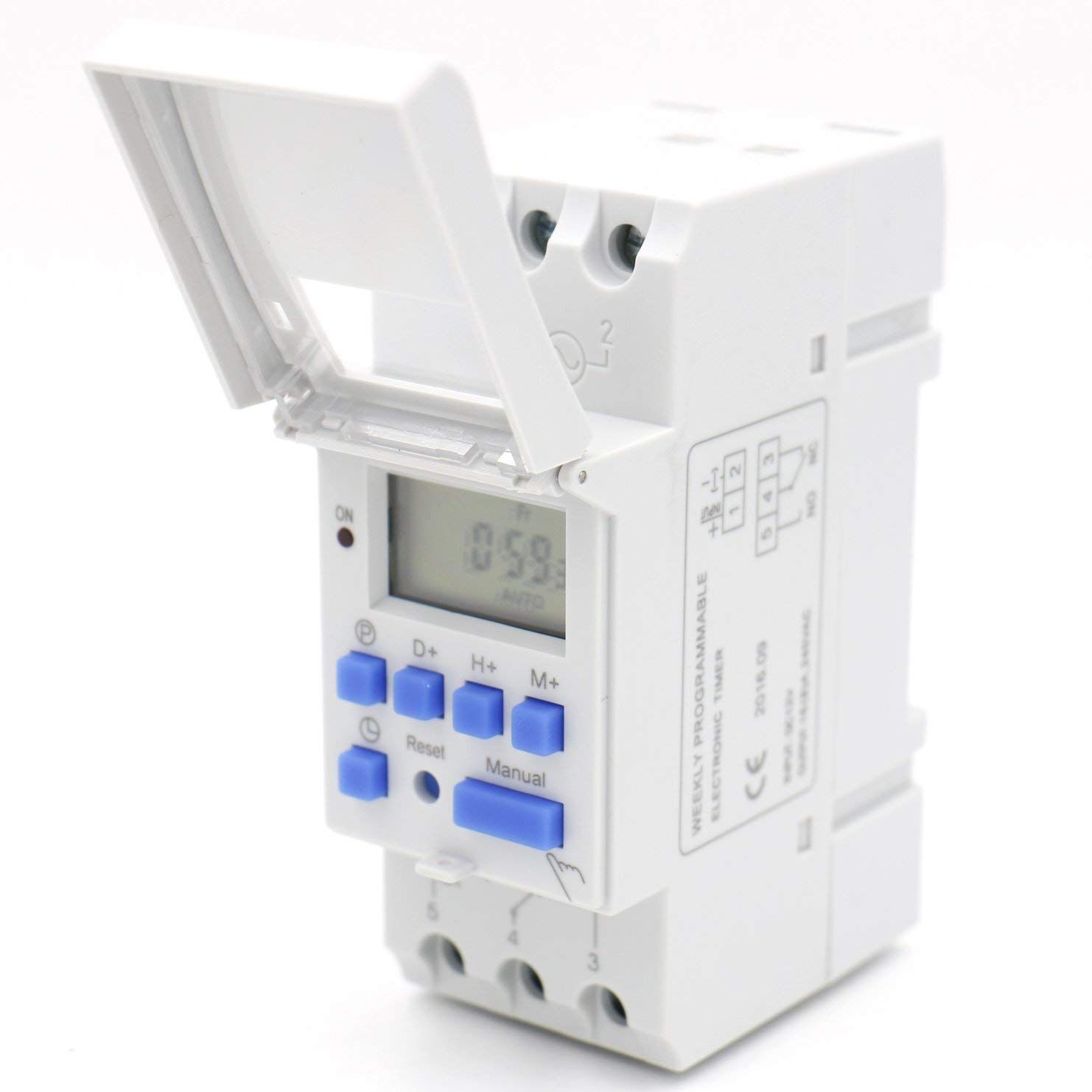

Multifunkčný DIN rail časovač s LCD displejom umožňuje nastaviť až 16 časových pásiem ON/OFF podľa stanoveného času s minimálnym rozlíšením 1 minúta. Relé je signalizované LED diódou. Je možné nastaviť ho podľa jednotlivých dní, víkendov, pracovných dní, nepárnych, párnych dní alebo manuálne. Hodiny sú zálohované vnútornou batériou na 15 dní. Časovač je chránený pred náhodným resetovaním zámkovými tlačidlami a mechanickým skladacím krytom. Prepínací kontakt relé môže byť zaťažený prúdom 30A pri rezistívnom zaťažení (30VDC alebo 250VAC). Resetovanie nastavených parametrov je možné stlačením zapusteného modrého tlačidla RESET. Časovač sa dá jednoducho nainštalovať do DIN lišty, šírka je 2 polohy (36 mm).

Špecifikácia:
Typ: THC15A
Napájanie: 12VAC alebo DC - Kontakty 1 a 2
Spotreba: 0,6W Uzavreté overené
kontaktné zaťaženie relé: 250AC alebo 30VDC 30A (rezistívna záťaž)
Typ kontaktu relé: Časovanie prepínania
: 1min. ~ 168 hodín.
Chyba hodín: Max.: 2s/deň (25°C)
Pracovná teplota: –10°~55°C
Pracovná vlhkosť: 35~85%RH
Rozmery: 36 × 88 × 66mm
Hmotnosť: 115g

Popis tlačidla:
P : programovacie tlačidlo
D+ : výber dňa v týždni
H+ : nastavenie
hodín M+ : hodina minúta
nastavenie: výber na nastavenie aktuálneho času
RESET: zadávanie základných nastavení (vymazanie nastavených parametrov)
MANUÁL: manuálny režim ZAPNUTÉ/VYPNUTÉ, stlačte znova pre prechod do automatického režimu
C/R: manuálny režim, stlačte znova pre prepnutie do automatického režimu
C/R: 4× stlačte na odomknutie zámku klávesnice. V nečinnosti sa tlačidlá
opäť zablokujú po 15 sekundách Nastavenie aktuálneho času:
aktivujte klávesnicu
stlačením symbolu
hodín nastavte aktuálny čas
pomocou H+ a M+ Nastavenie prepínacieho programu:
aktivujte klávesnicu
stlačením tlačidla P
vyberte deň D+
nastavenie času hodín H+ a minút M+ na zapnutie 1ZAPNUTÉ, stlačte P
nastavte čas hodín H+ a minút M+ na vypnutie 1OFF, stlačte P
rovnakým spôsobom pre nastavenie iných časových pásiem 2-16, ak už nie sú potrebné, preskočte stlačením tlačidla
hodinového symbolu Popis svorkovnice:
1-2 - AC napájanie (180 ~ 264V AC)
3 -
aktívny relé kontakt 4 - NC relé kontakt, zapnutý
v pokoji 5 - ŽIADNY relé kontakt, otvorený v pokoji
