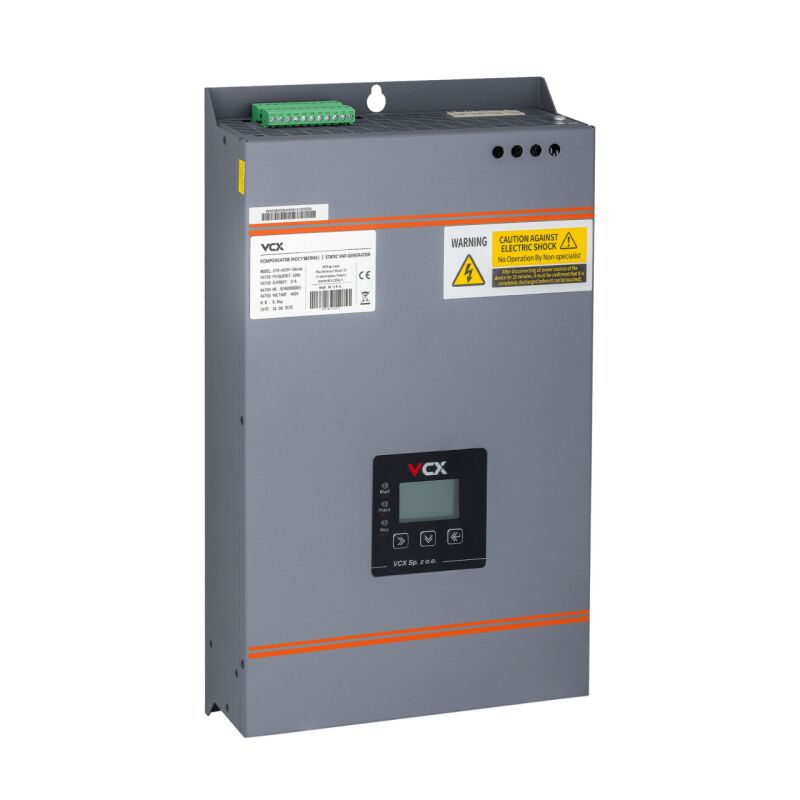

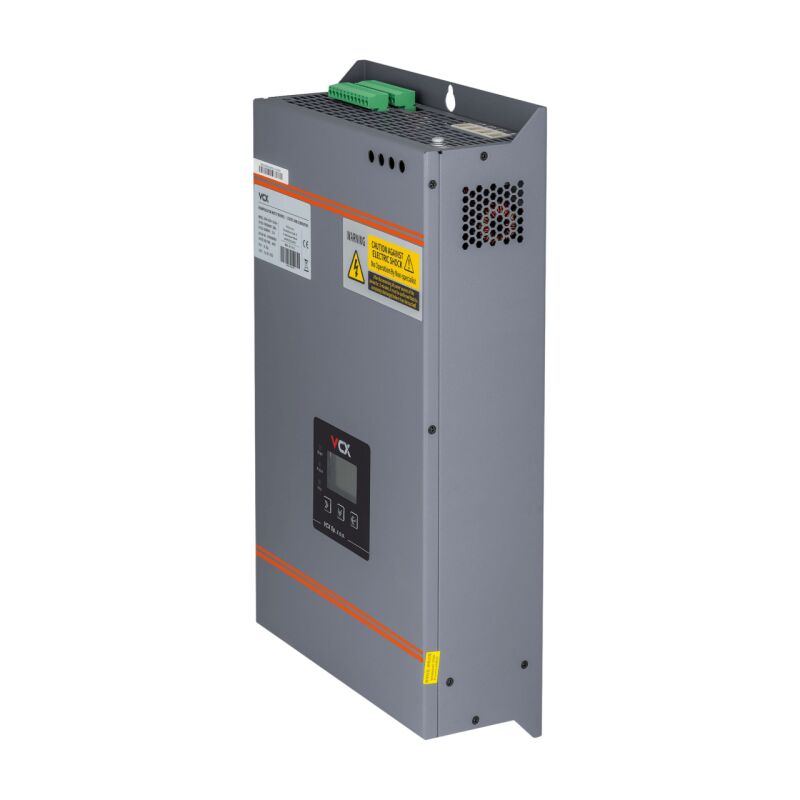

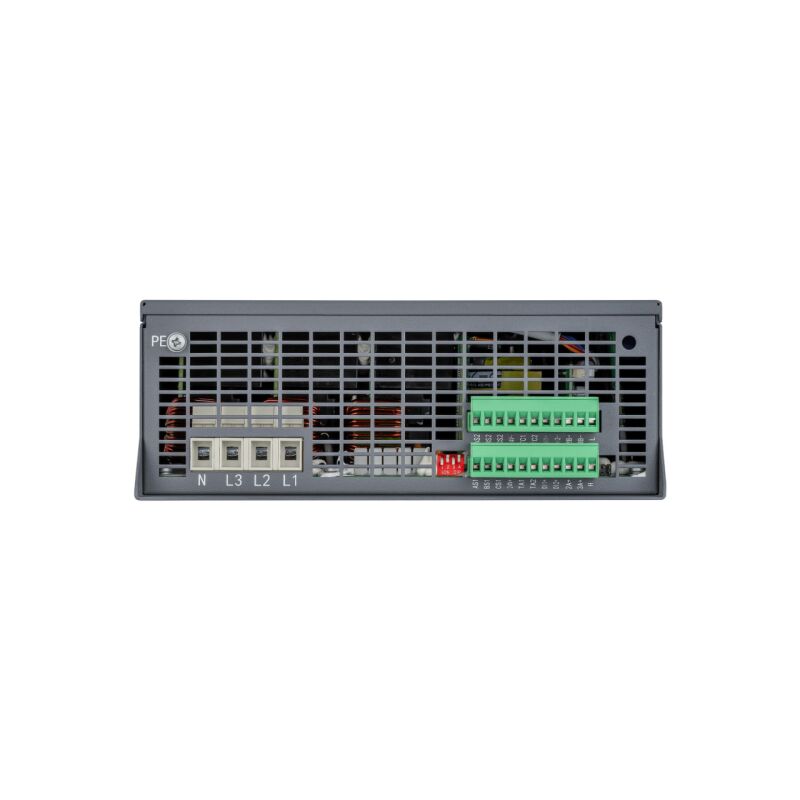

Kompenzátor jalového výkonu SVG 400V 10kVAr
Umiestnenie
Kompenzátor jalového výkonu VCX SVG 400V 10kVAr - moderné riešenia pre kvalitu a úsporu energie
Kompenzátor jalového výkonu VCX SVG 400V 10kVAr je najmodernejší spôsob, ako zlepšiť parametre elektrickej siete a znížiť prevádzkové náklady.
Zariadenie umožňuje efektívnu kompenzáciu jalového výkonu, harmonickú filtráciu a korekciu asymetrie trojfázových sietí, čím stabilizuje prevádzku a chráni technológiu pred nežiaducimi výkyvmi.
Kompaktný dizajn a nízka hmotnosť umožňujú jednoduchú inštaláciu na stenu. Kompenzátor je vhodný aj do prostredí s obmedzeným priestorom, ako sú rozvádzače alebo nabíjacie stanice pre elektromobily.
kľúčové vlastnosti
-
10 kVAr – pre stredne veľké komerčné budovy a administratívne centrá
-
Rýchla doba odozvy <10 ms – okamžitá stabilizácia elektrickej siete
-
Pokročilá technológia DSP a IGBT – presné a efektívne ovládanie
-
Účinnosť až 97,5 % – minimálne straty energie
-
Harmonická filtrácia (2-50) – vyššia kvalita energie
-
Korekcia asymetrie trojfázových sietí – stabilná prevádzka systému
-
Kompaktné rozmery a hmotnosť 8,5 kg – jednoduchá montáž na stenu
-
Paralelne je možné pripojiť až 8 modulov – flexibilné rozšírenie výkonu
-
Inteligentné chladenie vzduchom – dlhá životnosť a spoľahlivosť
-
Komunikačné rozhrania RS485 / RS232 / Ethernet – jednoduchá integrácia do systémov
Pokročilá technológia a vysoká účinnosť
Vďaka digitálnemu signálovému procesoru (DSP) a tranzistorom IGBT pracuje kompenzátor s extrémne rýchlou dobou odozvy <10 ms a dosahuje účinnosť až 97,5 %. Trojúrovňová topológia zaisťuje stabilnú prevádzku a presné ovládanie za každých okolností.
Kompaktný dizajn a jednoduchá inštalácia
Zariadenie je navrhnuté s dôrazom na jednoduchú inštaláciu – montáž na stenu, nízka hmotnosť 8,5 kg a malé rozmery 230 × 400 × 88 mm umožňujú jeho použitie aj v priestoroch s obmedzeným priestorom, ako sú nabíjacie stanice pre elektromobily alebo káblové rozvodne.
Spoľahlivosť v náročných podmienkach
Kompenzátor VCX SVG je chránený krytím IP20 a vďaka inteligentnému chladiacemu systému funguje spoľahlivo aj pri vyšších prevádzkových teplotách. Zariadenie je určené pre vnútornú prevádzku s teplotným rozsahom -25 °C až +55 °C a vlhkosťou do 95% RH.
Široké možnosti komunikácie a rozšíriteľnosť
Na integráciu do nadradených systémov ponúkajú rozhrania RS485, RS232 a Ethernet aj bezpotenciálový kontakt. Vďaka možnosti paralelného pripojenia až 8 modulov je možné ľahko zvýšiť kapacitu a prispôsobiť výkon konkrétnej inštalácii.
Kompenzátor jalového výkonu VCX SVG 10 kVAr – prehľad
| Oblasť | Popis |
|---|---|
| Kľúčové výhody | • Rýchla odozva <10 ms • Účinnosť až 97,5 % • Harmonická filtrácia (2-50) • Kompaktné rozmery a hmotnosť 8,5 kg • Jednoduchá montáž na stenu• Paralelne je možné pripojiť až 8 modulov• Inteligentné chladenie vzduchom • Rozhranie RS485 / RS232 / Ethernet |
| Pre koho to je? |
• Stredne veľké komerčné budovy a administratívne centrá |
| Typické použitie | • Stabilizácia elektrickej siete • Zlepšenie účinníka a zníženie nákladov• Ochrana zariadení pred vplyvom jalového výkonu a harmonických zložiek • Optimalizácia parametrov v rozvádzačoch a káblových skriniach • Zabezpečenie spoľahlivej prevádzky technológií v náročných prevádzkach |
Inštaláciu kompenzátora jalového výkonu VCX SVG môže vykonávať len kvalifikovaný elektrikár alebo spoločnosť s licenciou podľa vyhlášky (nariadenie vlády 194/2022 Z. z. v Českej republike, prípadne platné normy na Slovensku).
Dôvodov prečo:
-
Pripája sa priamo k elektrickej sieti (400 V).
-
Vyžaduje odborné nastavenie prúdového transformátora (CT) a správne zapojenie I/O.
-
Nesprávna inštalácia môže viesť k poškodeniu zariadenia, strate záruky alebo dokonca k ohrozeniu bezpečnosti.
Technické parametre – VCX SVG 10 kVAr
| Parameter | Hodnota | Vysvetlenie |
|---|---|---|
| Menovitý výkon | 10 kVAr | Dostupný výkon zariadenia |
| Vstupné napätie | 230/400 V AC ±15 % | Štandardné sieťové napätie (prevádzkový rozsah cca 187–253 V / 340–460 V) |
| Počet fáz | 1f / 3P4W / 3P3W | Možno pripojiť k jednofázovým aj trojfázovým sieťam |
| Výstupný prúd | 14 A (400 V)/21 A (230 V) | Prúd sa líši podľa typu siete, výkon zostáva rovnaký |
| Frekvencia | 50/60 Hz ±5 | Prispôsobiteľné pre rôzne siete |
| Čas odozvy | <10 ms | Okamžitá kompenzácia a stabilizácia siete |
| Rozsah filtrácie | 2–50 | Potlačenie harmonických v danom rozsahu |
| Možnosť paralelného pripojenia | Až 8 modulov | Zvýšenie celkového výkonu |
| Spotreba vlastných modulov | <2,5 kW | Maximálna samostrata zariadenia |
| Účinnosť | až 97,5 % | Vysoká prevádzková účinnosť s minimálnymi stratami |
| Rozsah CT vysielača | 50:5 až 10000:5 (odporúča sa 5 VA, 10 VA pre dlhšie linky) | Pripojenie prúdového transformátora na meranie |
| Prevádzková teplota | -25 °C až +55 °C (nad 40 °C, zníženie výkonu o 2 % na každý 1 °C) | Spoľahlivá prevádzka aj v náročnejších podmienkach |
| Skladovacia teplota | -40 °C až +70 °C | Rozšírený dojazd na prepravu a skladovanie |
| Vlhkosť | <95 % relatívnej vlhkosti (bez kondenzácie) | Vhodné pre bežné vnútorné podmienky |
| Vibrácia | <5,9 m/s² (0,6 g) | Odolnosť proti nárazom počas prevádzky |
| Stupeň pokrytia | IP20 | Určené pre vnútornú inštaláciu |
| Chladenie | Inteligentné chladenie vzduchom | Automatické ovládanie ventilátora podľa záťaže |
| Rozmery (Š × ×H) | 230 × 400 × 88 mm | Kompaktný dizajn pre montáž na stenu |
| Hmotnosť | 8,5 kg | Ľahká konštrukcia, jednoduchá inštalácia |
| Farba | Tmavosivá (P433u) | Štandardný dizajn |
| Komunikácia | RS485, RS232, Ethernet, bezpotenciálový kontakt (EPO/DI/DO) | Jednoduchá integrácia do riadiacich a monitorovacích systémov |
Odporúčané použitie kompenzátorov VCX SVG
| Model | Typické použitie |
|---|---|
| VCX SVG 5 kVAr | Menšie inštalácie a lokálne rozvádzače • Nabíjacie stanice pre jednotlivé elektromobily • Menšie komerčné budovy (obchody, kancelárie) • Dielenské stroje, klimatizácia a osvetlenie so zvýšeným jalovým výkonom |
| VCX SVG 10 kVAr | Stredne veľké komerčné budovy a administratívne centrá • Menšie výrobné linky a dielne s viacerými motormi • Firemné parkoviská s viacerými nabíjacími bodmi • Káblové rozvodne a strojové jednotky so stredným zaťažením |
| VCX SVG 15 kVAr | Výrobné haly a stredne veľké priemyselné závody • Plochy s čerpadlami, kompresormi a klimatizáciou • Hotely a nákupné centrá s vyššou spotrebou • Posilnenie stability energetických sietí |
| VCX SVG 20 kVAr | Veľké priemyselné podniky a technologické celky • Logistické parky a nákupné centrá • Nabíjacie uzly s viacerými rýchlonabíjačkami • Distribučné rozvodne a energetická infraštruktúra |
FAQ - Otázky a odpovede
Čo je to kompenzátor jalového výkonu?
Zariadenie, ktoré eliminuje jalovú energiu, zlepšuje účinník, filtruje harmonické a stabilizuje parametre elektrickej siete.
Kde sa používajú dilatačné škáry?
Používajú sa v priemyselných prevádzkach, komerčných budovách, nabíjacích staniciach pre elektromobily a v rozvádzačoch.
Akú silu zvoliť?
Model 10 kVAr je ideálny pre stredne veľké komerčné budovy a administratívne centrá, pričom pre väčšie je možné pripojiť až 8 modulov pre zvýšenie kapacity.
Aké sú hlavné výhody oproti klasickým riešeniam?
Rýchla doba odozvy <10 ms, účinnosť až 97,5 %, kompaktné rozmery, jednoduchá montáž na stenu a rozsiahle možnosti komunikácie.
Aké prevádzkové podmienky sú potrebné?
Inštalácia je určená do vnútorných priestorov s teplotou -25 °C až +55 °C, vlhkosťou do 95% RH a bez priameho slnečného žiarenia.
Kompenzátory jalového výkonu SVG
Moderné zariadenia určené na efektívnu kompenzáciu jalovej energie, filtráciu harmonických zložiek a korekciu asymetrie trojfázových sietí. Vďaka svojim kompaktným rozmerom a nízkej hmotnosti sa dajú ľahko nainštalovať na stenu, vďaka čomu sú ideálne aj v priestorovo obmedzených priestoroch, ako sú nabíjacie stanice alebo káblové rozvodne.
Využívajú pokročilý digitálny signálový procesor (DSP) a tranzistory IGBT v trojúrovňovej topológii, čo zaisťuje rýchlu dobu odozvy <10 ms a vysokú účinnosť až 97,5 %. Ponúkajú široký rozsah výkonu od 5 do 20 kVAr, podporujú jednofázové aj trojfázové systémy a umožňujú paralelné pripojenie až 8 modulov.
Vďaka inteligentnému chladeniu a krytiu IP20 spoľahlivo fungujú v interiéri pri teplotách od -25 °C do +55 °C a vlhkosti do 95 % relatívnej vlhkosti. Komunikácia prebieha cez rozhrania RS485, RS232 alebo Ethernet a bezpotenciálový kontakt umožňuje jednoduchú integráciu do riadiacich systémov.
Kompenzátory jalového výkonu SVG sú ideálnym riešením pre podniky a inštalácie, ktoré potrebujú stabilizovať parametre siete, zlepšiť kvalitu energie a znížiť prevádzkové náklady.
