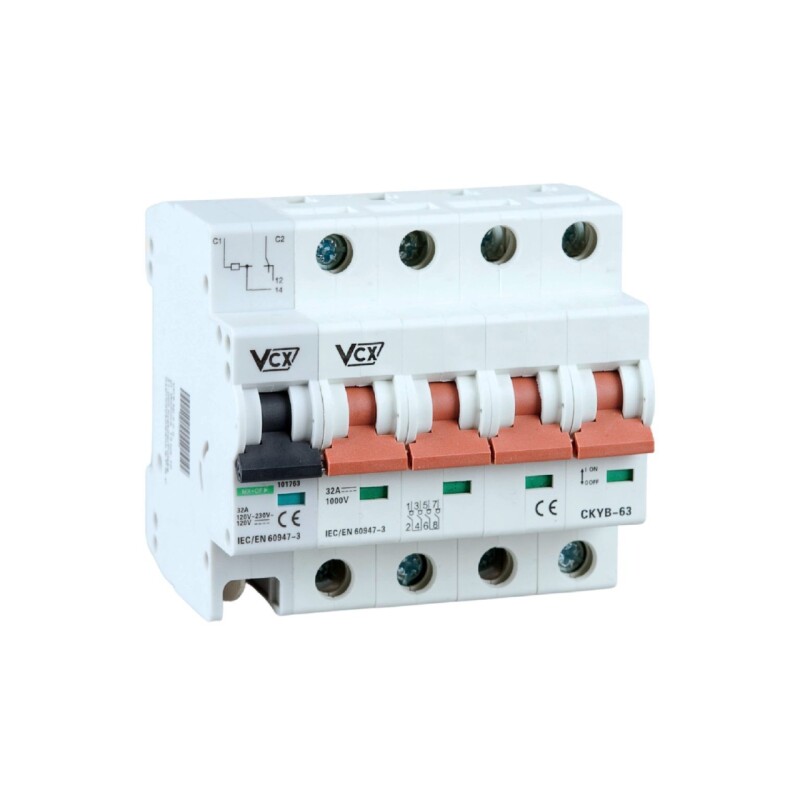

Spínač-odpojovač na DIN lištu VCX CKYB63+MX+MX+OFF PV 4P 32A 1000V DC

4-pólový spínač-odpojovač s vypínacou spúšťou sa používa na odpojenie fáz a odpojenie napájania konkrétnych častí inštalácie. Použitie vo fotovoltaike - na pripojenie alebo odpojenie DC/AC meničov alebo iných častí DC obvodu k fotovoltaickým modulom. Konštrukcia odpojovača umožňuje pripojenie menovitých prúdov do 32A a napätia 1000V DC.

Výrobok primárne vedie elektrinu za menovitých podmienok, ako aj pri preťažení, skrate alebo iných poruchách. Môže tak však urobiť len na obmedzený čas. Okrem toho odpojí obvod za menovitých podmienok a podmienok preťaženia.

Jeho ďalšou úlohou je izolovať okruh a zabezpečiť tak bezpečnú prevádzku pri prevádzke zariadení a sietí.

Výhodou ističov oproti poistkovým článkom je pripravenosť na opätovné zapnutie

Technické údaje

• Menovitý prúd max: 32A DC
• Menovité napätie Ui: 1000V DC (250V DC na modul)
• Polarizované: nie
• Prepätie Uimp = 8kV
• Ako hlavný odpojovač: Áno• Menovitý trvalý prúd: 32 A
• Vhodné pre inštaláciu do rozvádzačov: Áno• Ako odpojenie poľa: Áno

• Montážne vodiče 1-35 mm²
• Krútiaci moment: 2-3.5 Nn
• Šírka vyjadrená počtom polí: 5

• Stupeň krytia: IP20
• Vyhovuje norme IEC/EN 60947-3
• Uvoľnenie prepätia: 120-230 V AC/120 V DC• Prevádzková teplota: -40°C až +85°C

• Montáž: DIN lišta
